טיפ בטולרנסים גיאומטריים – GD&T: טיפ זה תואם ASME Y14.5-2009, ISO 1101:2012
הטיפ החודשי בעקבות הצעה של בני, מה השפעת דאטומים בבקרת מיקום של קבוצות קדחים?

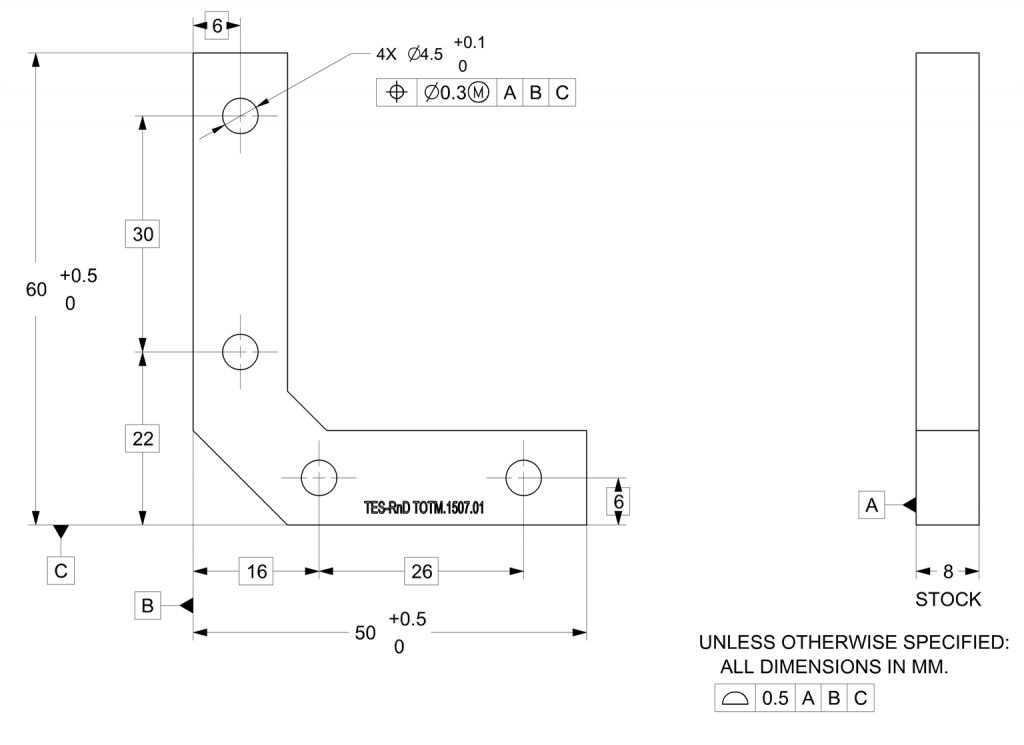

איור 1: Corner Bracket
באיור-1 יש בקרת מיקום לארבעת הקדחים בחלק
נוח להתיחס לבקרת מיקום כאל לוח קליעה למטרה, עבור האלמנט המבוקר (הציר של כל אחד מארבעת הקדחים), הבקרה מגדירה:
- מה גודל אזור המטרה בו חייב הציר של כל אחד מארבעת הקדחים להימצא? (צילינדר בקוטר 0.3 ב MMC)
- באיזו אוריאנטציה ביחס לדאטומים שניקראו (ל 90º ו 180º מתיחסים כאל זוויות BASIC)?
- באיזה מקום ביחס לדאטומים שניקראו (מחייב מידות BASIC)?
טולרנסים גיאומטריים מתארים ממשקים פונקציונאליים של החלק ובכך מאפשרים לבצע בדיקה פונקציונאלית של הפריט, גם כאשר שאר החלקים לא זמינים!
איור-2 מציג מימוש של ג'יג ביקורת למיקום הקדחים בחלק.

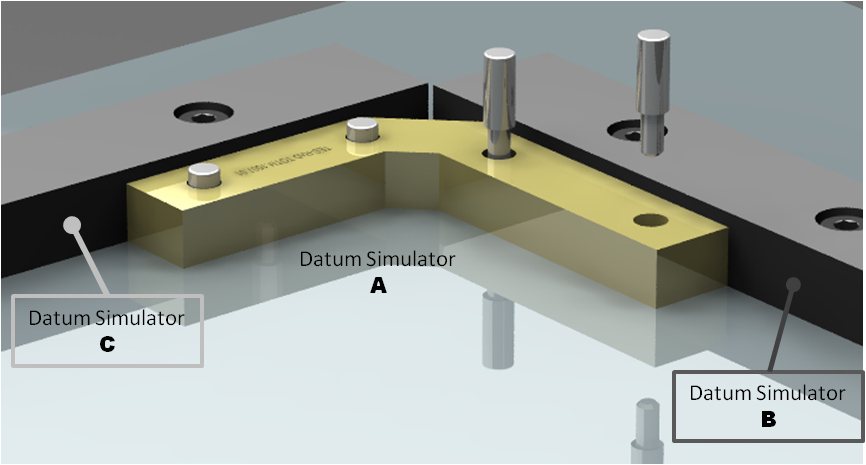

איור 2: Inspection Gage
יש להצמיד את החלק (הצהוב) למשטח הסימולטור של דאטום A, אחר כך ל B ובסוף ל C.
המודיפייר M לטולרנס המיקום הופך את גודל איזור הטולרנס לאדפטיבי. במצב MMC(טולרנס הוא צילינדר בקוטר 0.3, בקורת במידת ה Virtual Condition של הקדחים (4.5-03=4.2) חייבים להכנס לארבעת הקדחים בחלק סימולטנית. הפינים ממוקמים לפי מידות הBASIC בשרטוט, בינם לבין עצמם ויחסית למערכת היחוס (ניצבים ל A, ובמרחק של 6 מ"מ מ B ומ C בהתאמה).
האיורים הבאים מציגים תוצאה אפשרית לשינוי בדאטומים ב Feature Control Frame. בכל איור מוצגת דרישת המיקום לקדחים ושלושת האיורים מציגים חלקים שעמדים בדרישה המוצגת (בכל אחד) לבקרת מיקום הקדחים:
אוריאנטציה ומיקום בתוך הקבוצה ויחסית לסימולטורים של A ו B נישמרים. מתאפשרת חריגת מיקום לאורך הסרגל המייצג את B.

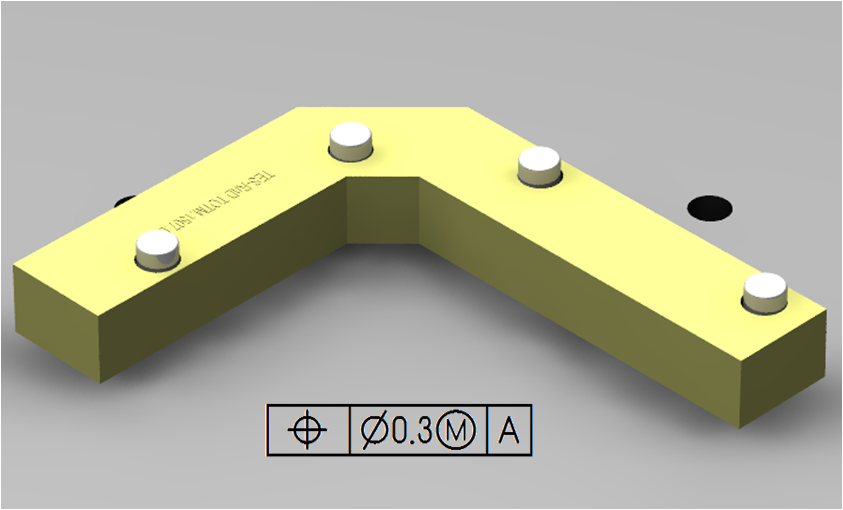

אוריאנטציה ומיקום בתוך הקבוצה ואוריאנטציה לסימולטור של A נישמרים. מתאפשרת חריגת מיקום לשני כיוונים
אוריאנטציה ומיקום נשמרים בתוך הקבוצה בלבד!!!
לסיכום:
- בקרת מיקום על קבוצה מבקרת בראש ובראשונה, את המיקום והאוריאנטציה היחסית בין הפיצ'רים בקבוצה.
- בקרת מיקום קבוצה היא החריג בו יש משמעות לטולרנס מיקום ללא דאטומים.
- כל דאטום שמתוסף מפעיל דרישות אוריאנטציה ומיקום על הקבוצה יחסית אליו.
- בחירת הדאטומים ב FCF מיצגת אילוץ פונקציונאלי!!!
