טיפ זה תואם ASME
פנה אלינו לקוח ואמר שהספק שלו טוען שאין דבר כזה פרופיל לא אחיד, ושפרופיל חייב להיות אחיד על כל ההיקף.
אך יש מקרים בהם יש צורך בגבולות שונים למשטחים רציפים. איור-1 מציג מקרה כזה:
- עבור המשטח העליון (בין A ל B) גבולות הפיצ'ר הם בין הנומינל ל 0.2 החוצה
- עבור המשטח הימני (בין C ל D) גבולות הפיצ'ר הם בין הנומינל ל 0.1 פנימה
- גבולות המשטח בין (B ל C) צריכים לתת מעבר חלק בין שני הגבולות
איור מס 1
אכן עד 2009 לא הייתה דרך לתאר באופן תקני פרופיל לא אחיד. הדבר תוקן בתקן ASME Y14.5-2009 סעיף 8.3.2 Non-Uniform Zone המציג את הדרך בא יש לתאר דרישה מסוג זה, גודל הטולרנס באזור המעבר מוגדר כ Non-Uniform (גודל לא אחיד – משתנה), כאשר הגבולות משיקים לגבולות השונים בשני הצדדים.

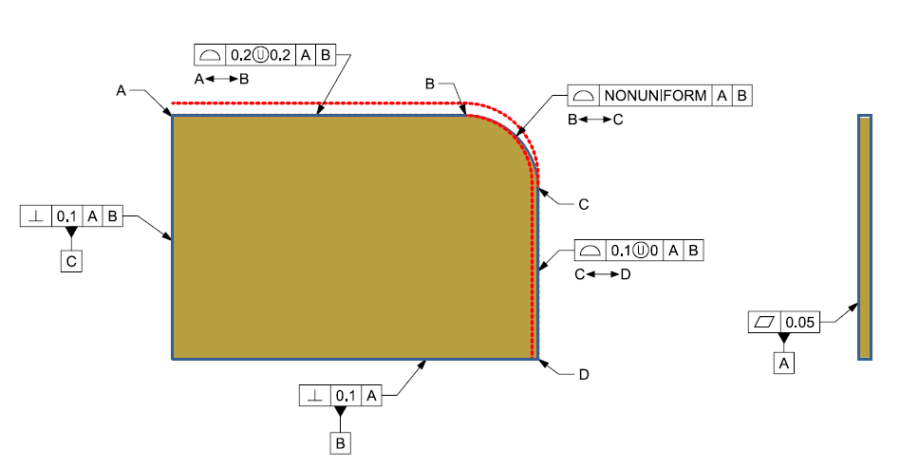

הגדרת הגבולות לפי המבוקש מוצגת באיור – 2
איור מס 2
במהדורה הבאה של תקן זה (ASME Y14.5-2018), עקב צורך גובר בתעשיה הורחבו הכלים לטיפול במעברים בין אזורי טולרנס שונים בפרופיל (ASME Y14.5-2018 para. 11.3.2) ונוספו אפשרויות נוספות להגדרת פרופיל משתנה.
בשורה התחתונה
גם אם עשינו משהו "אלף פעמים", ו"כולם" מבינים למה הכוונה,
יתכן וזה נפוץ ומקובל
אבל זה לא הופך להיות תקני!
