איך לסמן סימטריה?
טיפ בטולרנסים גיאומטריים –GD&T: טיפ זה תואם ASME Y14.5-2009, ISO 1101:2012
באיור-1 שני התבריגים בחזית מוצגים סימטרית לקו הסימטריה. למרות המידות בשרטוט, תחום החריגה המותר למיקום הקדחים פתוח לפרשנות…
מישור הסימטריה לא חד משמעי, במציאות תמיד תהיה חריגה בפאות של החלק (מישוריות, מקבילות, מרחק), מי מגדיר את מישור הסימטריה של החלק?
* מישור האמצע של שני המשטחים החיצוניים (144)?
* מישור האמצע של הסלוט (120)?
איור-2 מציג חריגת מיקום מותרת לפי השרטוט באיור-1
חריגת המיקום המירבית למיקום התבריג השמאלי היא 0.2 ימינה או שמאלה, ומשפיעה על החריגה המותרת לתבריג הימני מהמיקום התיאורטי. מידת החצי לא משפרת אלא להיפך, מגדלה את החריגה המותרת.
אם הצורך הפונקציונאלי הוא:
* שני התבריגים צריכים להיות במרחק נומינלי של 90 יחידת
* חריגת המיקום האופקית בינהם היא 0.8 (±0.4)
* חריגה אופקית מסימטריה למישור האמצעי בין שתי הפאות החיצוניות (144) – 0.4 (±0.2)

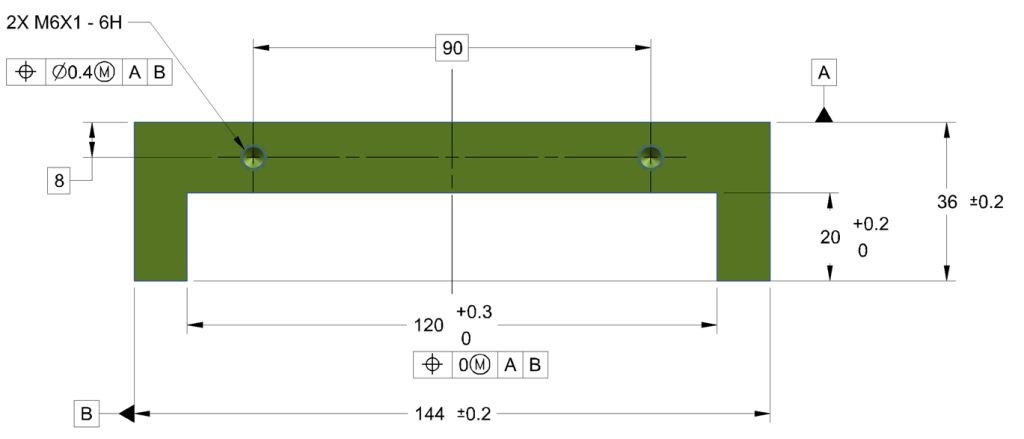

אז – טולרנס מיקום 0.4 לפי איור-3 מקיים את שלושת הדרישות בצורה מלאה
* המיקום התאורטי בין התבריגים הוא 90 – מידת BASIC (מידה תאורטית מדוייקת)
* הציר האמיתי של כל אחד מהקדחים חייב להימצא בתחום של צילנדר בקוטר 0.4, ותחום המרחק המותר בין הקדחים הוא 89.6-90.4
* המיקום של כל קדח בניפרד סימטרי למישור האמצע בין הפאות החיצונית (144) בתחום של ±0.2
כמו כן טולרנס המיקום מטפל גם במימד האנכי וגם בחריגת האוריאנטציה של התבריגים סימולטנית.
חומר למחשבה:
לפי איור-1 חריגת המיקום המותרת היא ±0.2 גם אופקית וגם אנכית,
אם כך, אז החריגה הרדיאלית היא שורש סכום הריבועים בכיון האופקי ובכיוון האנכי 0.56=(0.4²+0.4²)SQRT
האם הטולרנס המקורי למיקום הוא גדול מידי ומאפשר חריגה לא פונקציונאלית?
או שניתן להגדיל את טולרנס המיקום ל 0.56?
שאלות? הצעות? רעיונות?
